RfG - Anslutning av produktionsanläggningar och batterilager
RfG, eller Requirements for Generators, är en EU-förordning som fastställer tekniska krav för att elgeneratorer ska bidra till nätstabilitet, särskilt i takt med energiomställningen och en ökad andel förnybar energi. Förordningen omfattar krav för både nya och moderniserade anläggningar för att säkerställa effektiv integration i de svenska och europeiska elnäten.

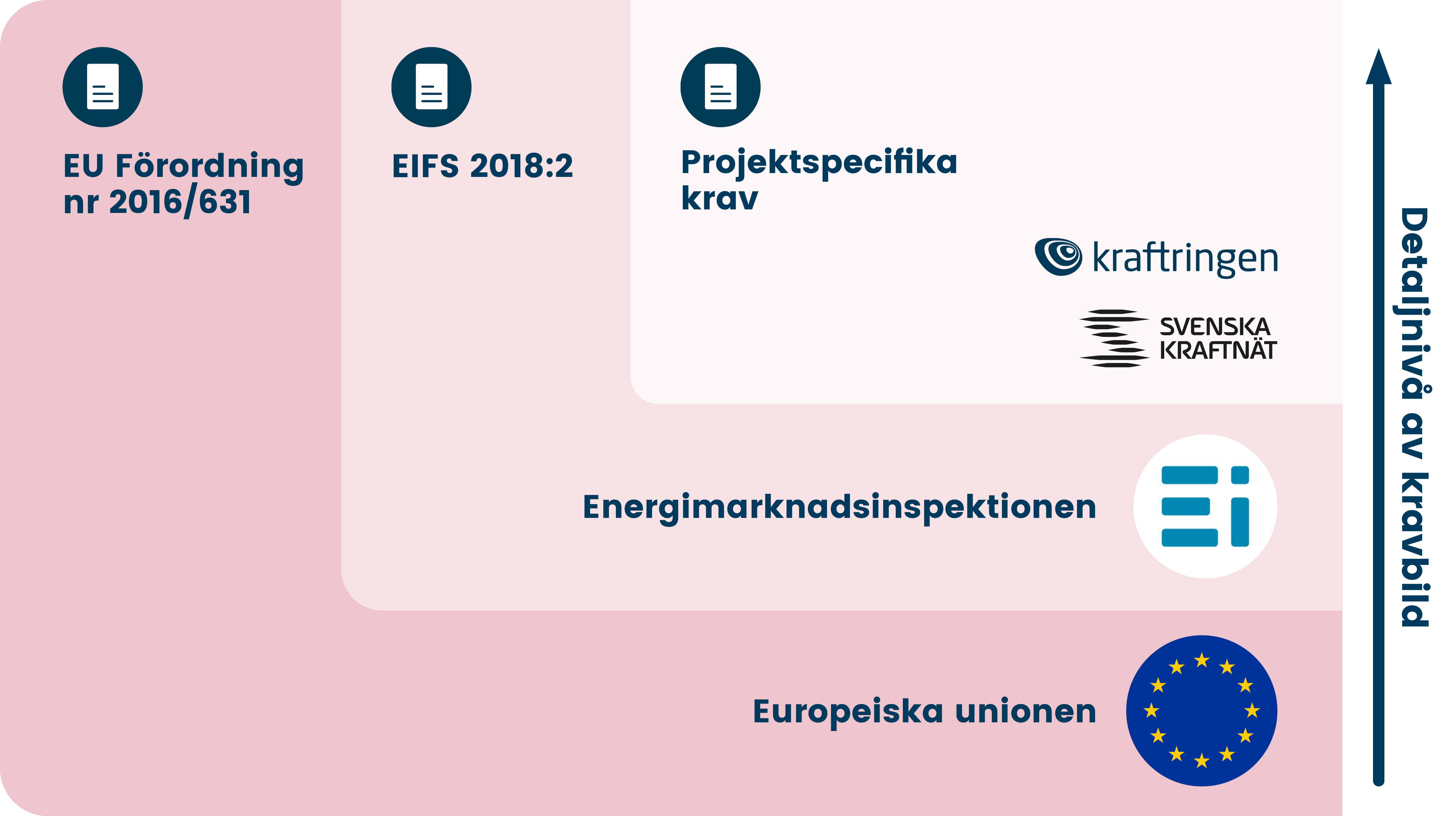

I Sverige implementeras RfG genom föreskriften EIFS 2018:2, utfärdad av Energimarknadsinspektionen. Vid elnätsanslutning till Kraftringen Nät specificeras ytterligare RfG-krav, så kallade projektspecifika krav av Kraftringen Nät. För större anläggningar sker denna specificering i samråd med Svenska kraftnät (Svk). Regelefterlevnad av RfG och EIFS 2018:2 är centralt för att stödja energiomställningen och upprätthålla ett tillförlitligt elsystem med större andel variabel förnybar energi.
Kraftproduktionsmoduler
Kravställningen enligt RfG baseras både på typ av kraftproduktionsmodul och dess storlek, medan anslutningsförfarandet beror på storleken på kraftproduktionsmodulen.
I begreppet kraftproduktionsmoduler innefattas:
- Synkrona kraftproduktionsmoduler, som avser synkrongeneratorer (konventionella generatorer) där varje synkrongenerator är en kraftproduktionsmodul och kraven verifieras för varje generator separat.
- Kraftparksmoduler, som vanligen utgörs av ett flertal kraftproducerande enheter anslutna via kraftelektroniska omvandlare, exempelvis vindkraftverk eller solceller, och dessa verifieras tillsammans som en enskild kraftproduktionsmodul.
Batterilager, kravställs för närvarande inte i RfG eller EIFS 2018:2 men som har förmåga till liknande dynamisk prestanda som kraftparksmoduler. För batterilager tillämpar Kraftringen Nät AB kravställning enligt Svenska kraftnäts förslag på revidering av EIFS 2018:2.

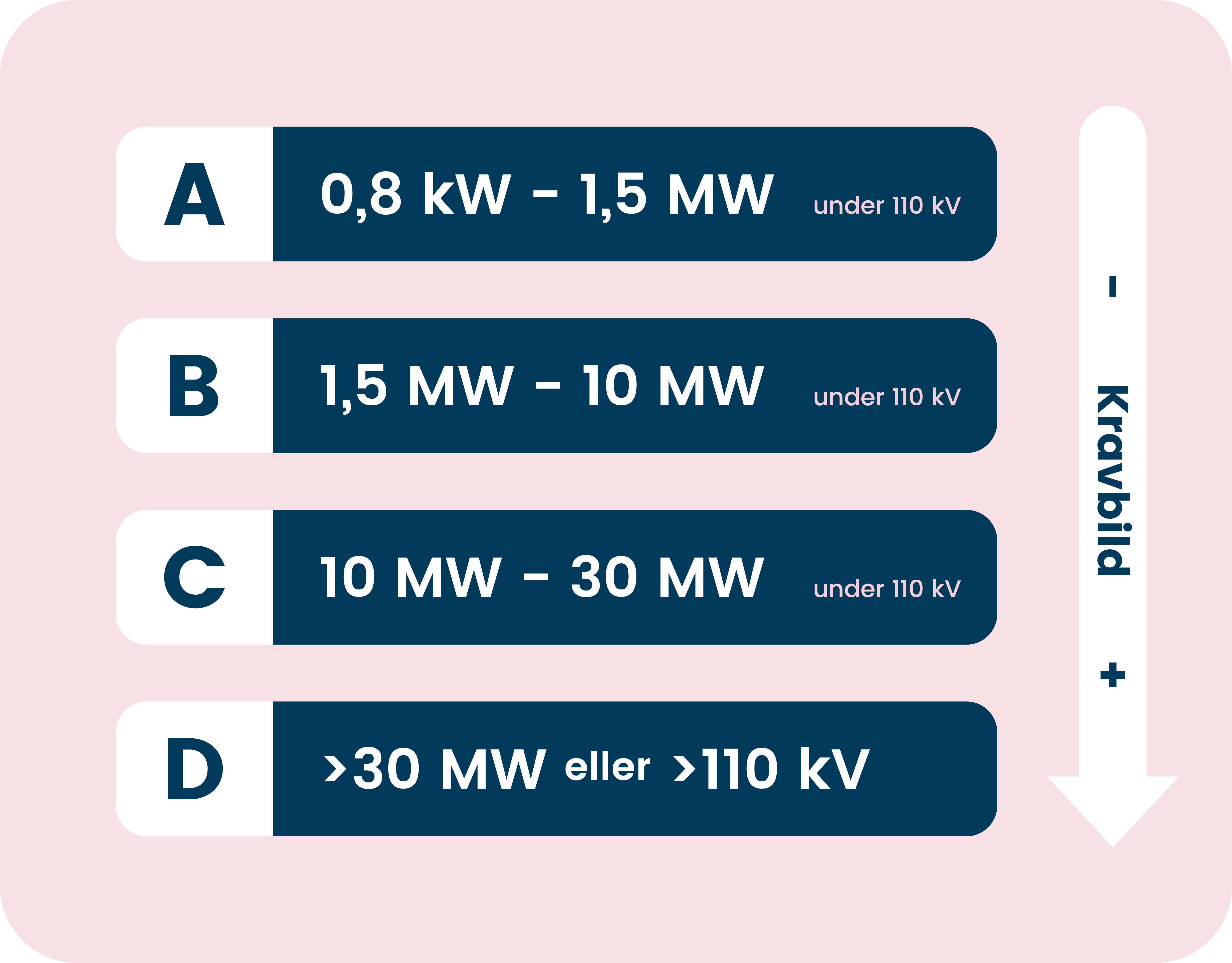

Klassning av kraftproduktionsmoduler
Typklasserna A, B, C och D används för att kategorisera kraftproduktionsanläggningar utifrån deras maximala kontinuerliga effekt och spänningsnivå vid anslutningspunkten. Kraven ökar stegvis från A till D. Ju högre typklass, desto större krav ställs för att säkerställa att anläggningen kan ansluta till och integreras i elnätet på ett stabilt sätt.
Guider
Instruktion för anslutning av kraftproduktionsmodul
Anslutningsförfarande för kraftparksmoduler
Kraftparksmodul typ A
Kraftparksmodul typ B-C
Kraftparksmodul typ D
Anslutningsförfarande för synkrona kraftproduktionsmoduler
Synkrona kraftproduktionsmoduler typ A
Synkrona kraftproduktionsmoduler typ B-C
Synkrona kraftproduktionsmoduler typ D
Anslutningsförfarande för batterilager
Batterilager typ A
Batterilager typ B-C
Batterilager typ D
